Nove moduli, due formati e un hardware riconfigurabile per Modbus, PROFINET ed EtherNet/IP. SENECA amplia la gamma di I/O remoti per semplificare l’integrazione, la gestione dei ricambi e l’aggiornamento degli impianti.
Una macchina destinata a clienti diversi può richiedere architetture di comunicazione differenti: PROFINET per una linea, EtherNet/IP per un’altra, Modbus per integrarsi in un impianto esistente. Per il costruttore, questa variabilità si traduce spesso in più codici da gestire e componenti da tenere a magazzino.
Con l’estensione della tecnologia FLEX a EtherNet/IP, SENECA permette di affrontare queste esigenze utilizzando lo stesso hardware di I/O, riconfigurabile in funzione del protocollo richiesto.
Che cosa cambia con FLEX
La tecnologia proprietaria FLEX consente di modificare via software il protocollo di comunicazione dei moduli compatibili, passando tra Modbus, PROFINET ed EtherNet/IP senza sostituire il dispositivo.
Morsettiere, collegamenti di campo e mappa dei punti di I/O rimangono invariati. Il vantaggio è concreto: una piattaforma hardware comune può essere utilizzata su macchine destinate ad architetture di controllo diverse, riducendo le varianti della distinta base.
La riconfigurazione avviene attraverso l’utility gratuita SENECA Discovery Device. Dopo aver collegato il PC via Ethernet, si individua il modulo e si seleziona la configurazione di comunicazione desiderata. La procedura prevede inoltre l’intervento sui DIP switch per il reset e la rilettura della configurazione.
La configurazione del PLC e della rete va comunque adeguata al protocollo scelto: FLEX semplifica il riutilizzo dell’I/O e dei collegamenti di campo.

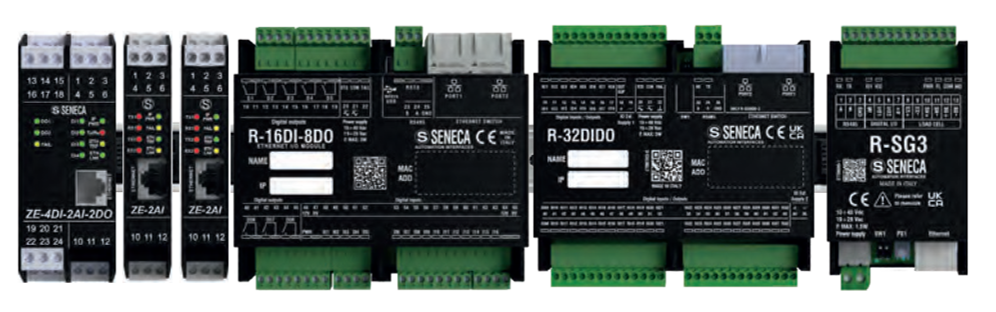

Nove moduli per segnali digitali, analogici e pesatura
L’offerta EtherNet/IP comprende sei moduli della serie R e tre della serie ZE, con interfaccia Ethernet a 100 Mbps.
La serie R, con profondità di 32 mm, comprende soluzioni per diverse esigenze di acquisizione e comando:
- R-32DIDO-E: 32 canali digitali configurabili.
- R-8AI-8DIDO-E: 8 ingressi analogici a 24 bit e 8 canali digitali.
- R-4RTD-8DIDO-E: 4 ingressi per termoresistenze e 8 canali digitali.
- R-4AO-8DIDO-E: 4 uscite analogiche in corrente o tensione e 8 canali digitali.
- R-2AI-6DIDO-E: soluzione compatta con 2 ingressi analogici e 6 canali digitali.
- R-SG3-E: acquisizione da celle di carico, con funzioni integrate di tara, pesata stabile, filtro predittivo e contapezzi.
La serie ZE, in formato Z-PC da 17,5 mm di larghezza, risponde alle applicazioni che richiedono pochi punti di I/O e un ingombro contenuto sulla guida DIN. Comprende ZE-2AI-E per segnali analogici, ZE-SG3-E per celle di carico e una versione mista con ingressi analogici e digitali.
Cablaggio a catena e continuità della comunicazione
I moduli della serie R integrano due porte Ethernet 10/100 Mbps, che permettono di collegare i dispositivi in sequenza con una topologia daisy chain. Questa soluzione può ridurre il ricorso a switch esterni e semplificare il cablaggio.
La funzione fault-bypass mantiene il transito del traffico Ethernet verso i dispositivi a valle in caso di guasto o mancanza di alimentazione del modulo. Il nodo interessato resta fuori servizio, ma la comunicazione può proseguire lungo la catena.
Dove la flessibilità diventa un vantaggio
Per gli OEM che esportano, FLEX permette di standardizzare l’hardware di I/O e differenziare la configurazione in base al sistema di controllo richiesto dal cliente.
Nei progetti di revamping, i moduli compatibili possono essere riconfigurati quando cambia il protocollo dell’impianto, conservando i collegamenti verso sensori e attuatori.
Anche la gestione dei ricambi diventa più semplice: un unico codice hardware può coprire più configurazioni di comunicazione, contenendo il numero di varianti da acquistare e mantenere disponibili.
Con EtherNet/IP e FLEX, SENECA amplia quindi le possibilità di utilizzo dell’I/O remoto lungo il ciclo di vita della macchina, dalla prima installazione ai successivi aggiornamenti.
